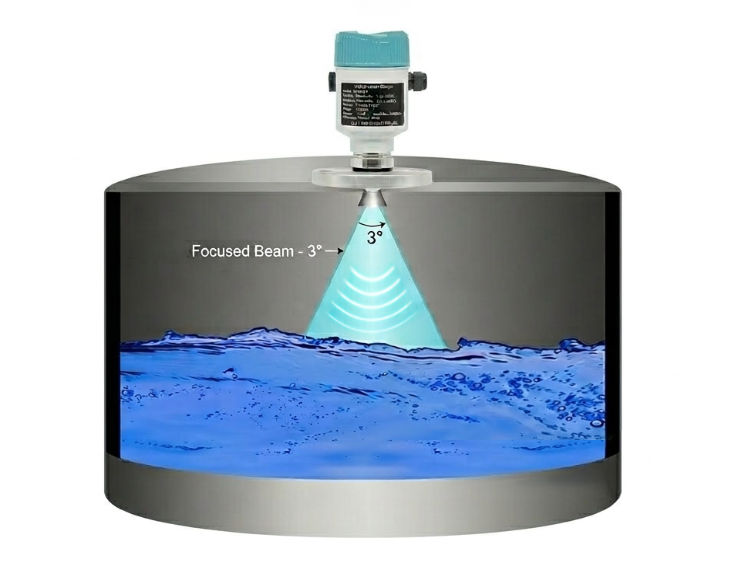

K-METER · 80GHz 레이더식 레벨계 KRD Series KRD Series는 80GHz FMCW 레이더 기술을 적용한 비접촉식 레벨 측정기로 액체, 분말, 벌크 고체 등 다양한 산업 공정에서 안정적인 레벨 측정이 가능한 산업용 레이더 레벨계입니다. 고주파 레이더 신호를 이용하여 탱크 내부의 레벨을 비접촉 방식으로 측정하며, 먼지, 증기, 교반, 응축 등의 환경에서도 안정적인 측정 성능을 제공합니다. 또한 좁은 빔각과 높은 신호 집중도를 통해 탱크 내부 구조물에 의한 간섭을 최소화하며, 다양한 산업 환경에 적용할 수 있도록 다양한 모델로 구성되어 있습니다.

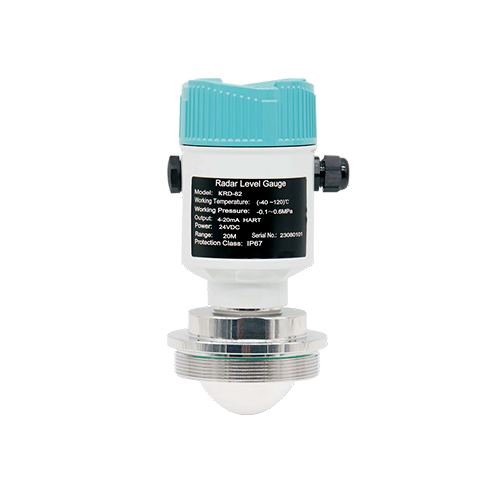

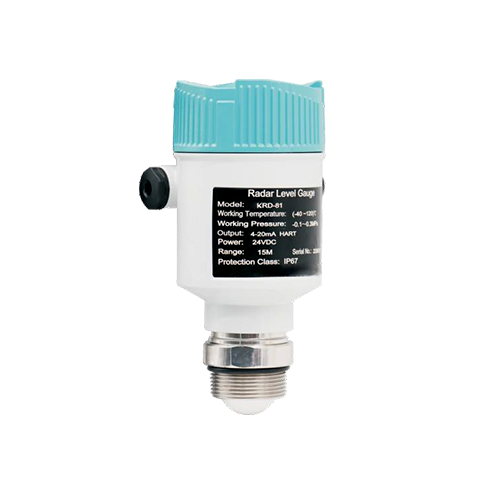

[레이더 레벨계] KRD Series
FMCW 80GHz Radar Level Meter
KRD Series는 FMCW(Frequency Modulated Continuous Wave) 방식의 레이더 측정 기술을 사용합니다.

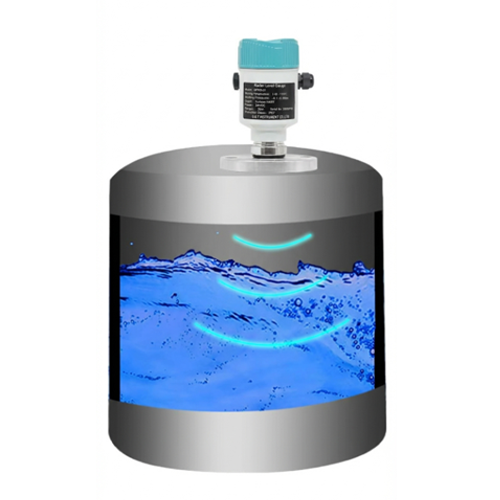

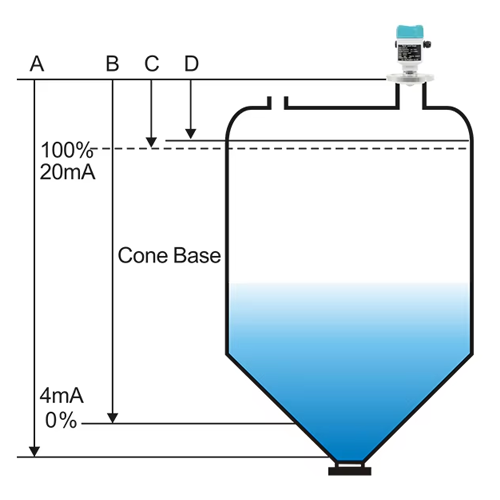

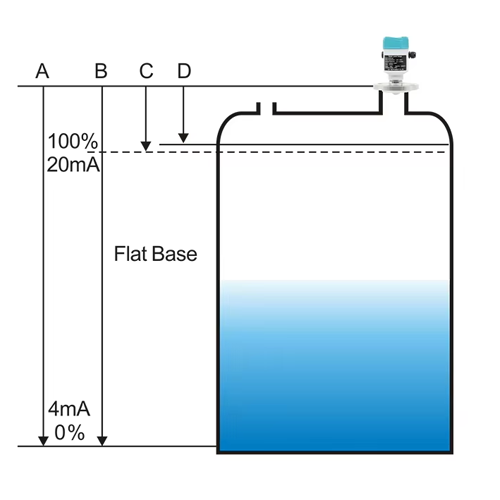

안테나에서 주파수가 연속적으로 변화하는 고주파 레이더 신호를 송신하면, 측정 대상 매질의 표면에서 반사된 신호가 다시 센서로 수신됩니다.
송신 신호와 수신 신호 사이의 주파수 차이를 분석하여 센서와 매질 표면 사이의 거리를 계산하며, 이를 통해 탱크 내부의 정확한 레벨 값을 측정합니다.
신호 분석에는 FFT(Fast Fourier Transform) 알고리즘이 사용되어 높은 정확도의 거리 계산이 가능합니다.
| 항목 | 사양 |
|---|---|
| 모델 | KRD-81 / KRD-82 / KRD-83 / KRD-84 / KRD-85 / KRD-86 / KRD-87 |
| 측정 방식 | 80GHz FMCW Radar |
| 측정 범위 | 10m / 20m / 30m / 80m / 120m (모델별 상이) |
| 정확도 | ±1mm (≤30m), ±3mm (≥30m), 일부 모델 ±5mm |
| 분해능 | ±1mm |
| 주파수 | 76 ~ 81 GHz |
| Blind Zone | 0.15m (≤35m), 0.4m (≤85m), 0.6m (≤120m) |
| 전원 공급 | 18~28 VDC / 85~265 VAC |
| 출력 신호 | 4~20mA + HART / RS485 Modbus / Bluetooth |
| 구조 | Compact / Remote |
| 하우징 재질 | Cast Aluminium / SS304 / SS316 |
| 방폭 | Ex d IIC T6 Gb (옵션) |
| 보호 등급 | IP67 |
| 주변 온도 | -30 ~ +70°C |
| 언어 지원 | English / Spanish / Russian / Portuguese / Korean |
| 모델 | 모델별 적용 환경 | 온도 범위 | 압력 |
|---|---|---|---|
| KRD-81 | 약한 부식성 액체, 교반 및 응축 환경 | -30 ~ 100℃ | -0.1 ~ 0.3 MPa |
| KRD-82 | 액체 레벨 측정 (넓은 측정 범위) | -30 ~ 80℃ | -0.1 ~ 0.3 MPa |
| KRD-83 | 강한 분진 환경, 고체 및 분말 | -30 ~ 100℃ | -0.1 ~ 0.3 MPa |
| KRD-84 | 강한 부식성 액체 | -30 ~ 75℃ | -0.1 ~ 0.1 MPa |
| KRD-85 | 고온 및 부식성 액체 | -40 ~ 200℃ | -0.3 ~ 2 MPa |
| KRD-86 | 부식성 액체 공정 | -30 ~ 100℃ | -0.1 ~ 2 MPa |
| KRD-87 | 고온·고압 환경 액체 및 고체 | -40 ~ 1000℃ | -0.5 ~ 3 MPa |
