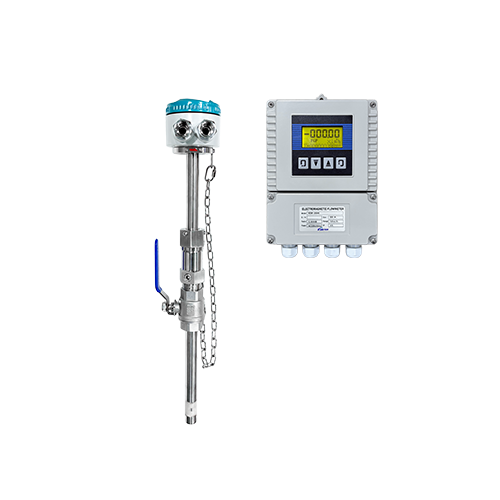

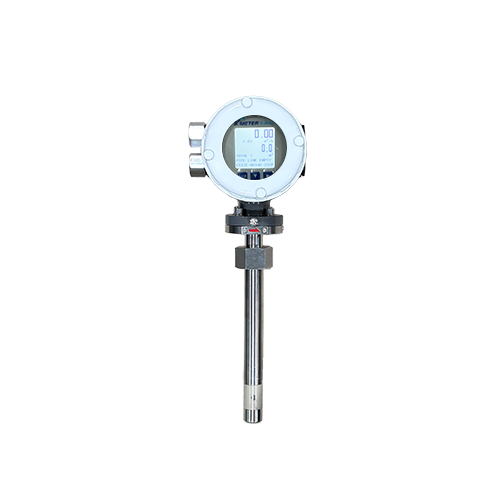

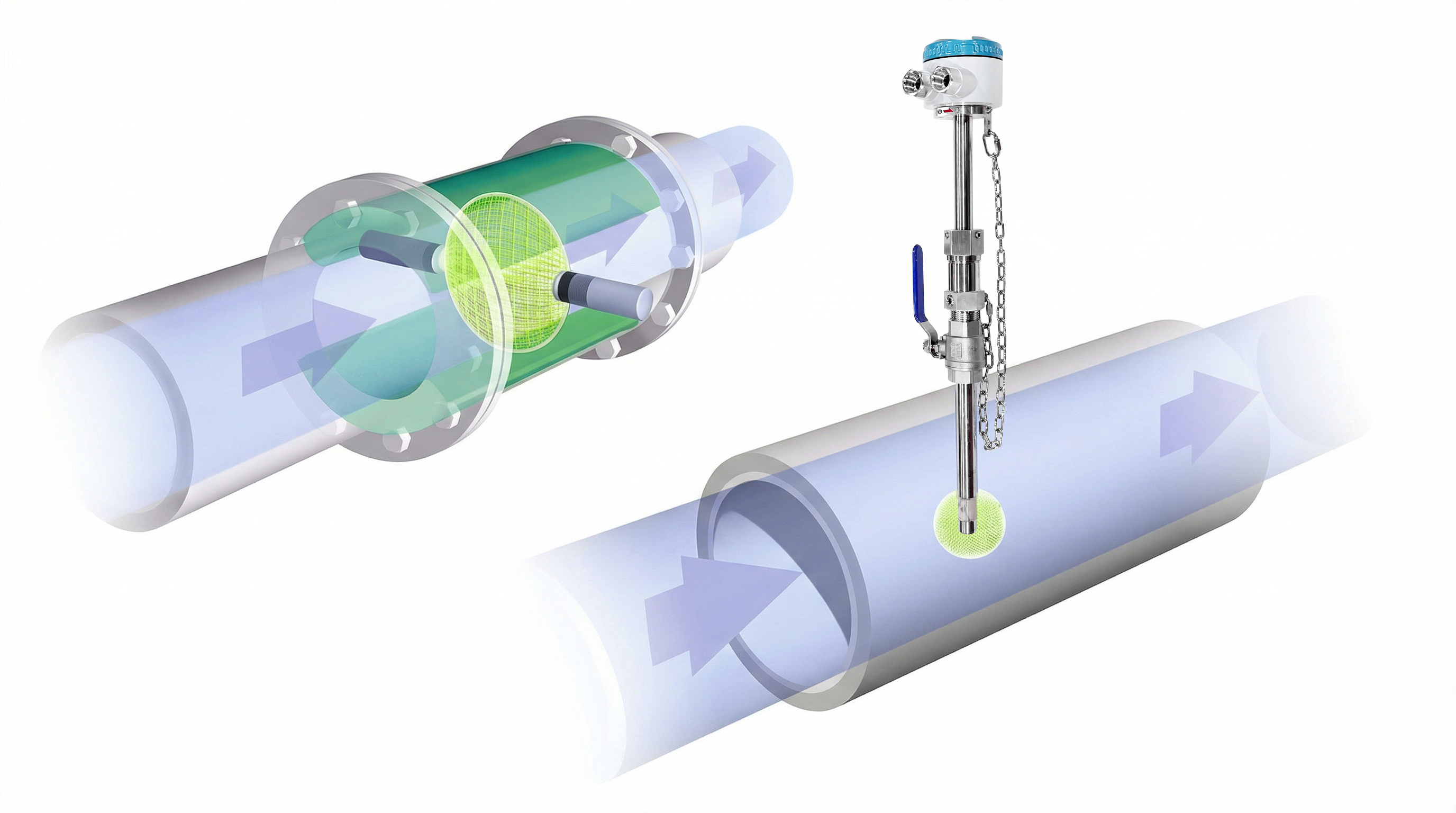

K-METER · 삽입식 전자유량계 KM-200I KM-200I Series는 배관 절단 없이 설치 가능한 삽입식 구조의 전자유량계로, 전도성 액체의 유량 측정에 적합한 산업용 유량계입니다. 삽입형 센서를 통해 대구경 배관에서도 경제적으로 적용 가능하며, 다양한 산업 현장에서 안정적인 유량 측정과 데이터 모니터링을 제공합니다. 또한 원격 디스플레이를 통해 직관적인 데이터 확인과 설정이 가능하며, 다양한 출력 신호를 지원하여 자동화 시스템과의 연동이 가능합니다.
[삽입식 전자 유량계] KM-200I Series 액체 유량 측정
Insertion type Electromagnetic Flowmeter
KM-200I Series는 패러데이 전자유도 법칙(Faraday’s Law)을 이용한 전자식 유량계입니다.
전도성 유체가 자기장을 통과할 때 발생하는 기전력을 측정하여 유속을 계산하며, 이를 통해 체적 유량을 산출합니다.
유체의 압력, 온도, 밀도 변화의 영향을 거의 받지 않아 안정적인 측정이 가능합니다.
| 삽입형 전자유량계 KM-200I Insertion type Electromagnetic Flowmeter |
|
|---|---|
| 모델 | KM-200I Series |
| 타입 | 일체형 (Compact Type), 분리형 (Remote Type) |
| 측정 방식 | Electromagnetic Flowmeter |
| 측정 유속 범위 | 0.1 ~ 15 m/s |

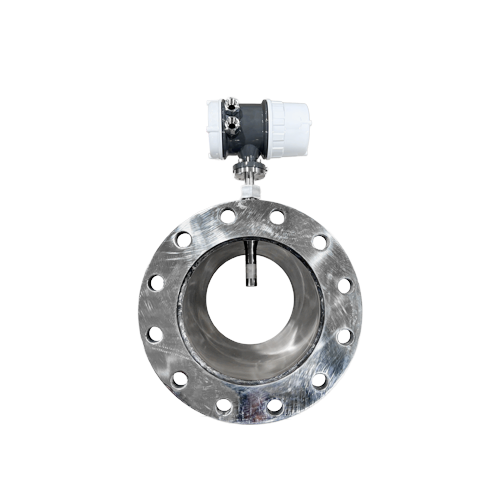

| 적용 배관 구경 | 80 ~ 2,000 mm |
| 프로세스 연결 | 1” MNPT 1” Ball Valve Retractor (옵션) |
| 전도도 | > 5 μS/cm (최소 20 μS/cm 권장) |
| 재질 | Head: PEEK Probe / Ball Valve: SS304, SS316 (옵션) Electrodes: SS316L, Hastelloy C276 (옵션) Gasket: FPM (O-ring) |
| 정확도 | ±1% R.D. (유속 ≥ 0.5 m/s) |
| 유체 온도 | Compact Type : -20 ~ 80℃ Remote Type : -20 ~ 125℃ |
| 주변 온도 | -20 ~ 60℃ |
| 압력 | Max. 16 bar.G |
| 전원 공급 | AC 220V (AC 85~250V) DC 24V (DC 18~36V) Battery 3.6V (옵션) |
| 소비 전력 | < 20 W |
| 출력 | 4-20 mA / Pulse |
| 통신 | RS-485, HART (옵션) |
| 디스플레이 | LCD Display |
| 보호 등급 | IP65 |
| 케이블 인입구 | 1/2" NPTF |

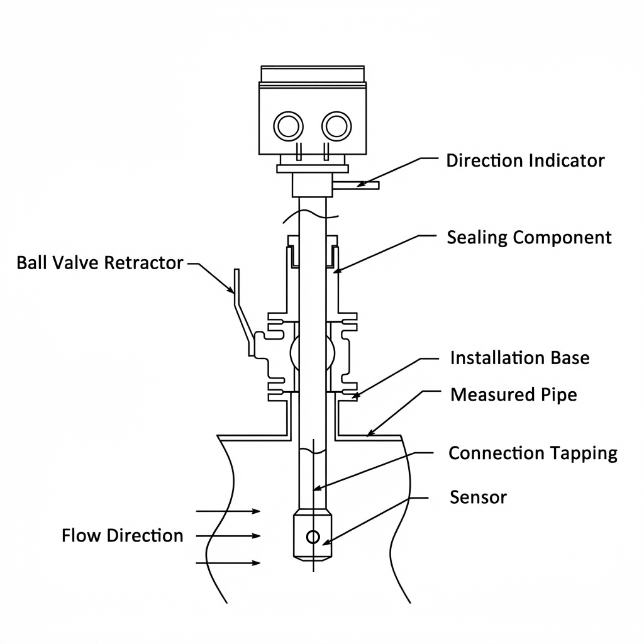

| 설치 방식 | Direct Insertion / Ball Valve Retractor |
| 옵션 | Remote 타입 케이블 10m 기본 |
