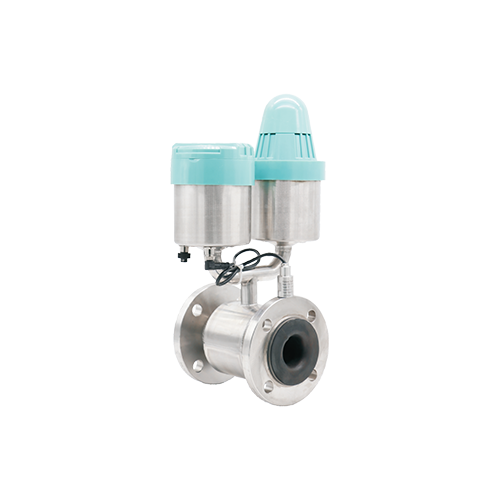

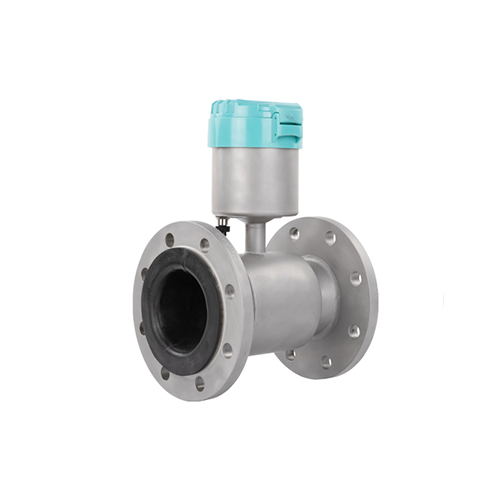

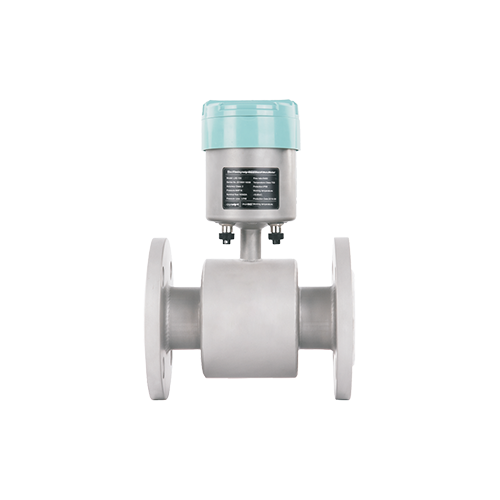

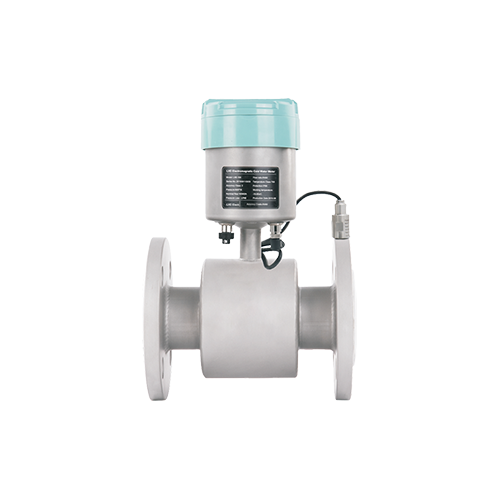

전자기유량계KM-200W
K-METER · 전자식 수도계량기 KM-200W
KM-200W 모델은 수도미터로 사용되며, 전도성 액체의 유량을 측정할 수 있습니다.
현재 유량 및 누적 유량을 측정할 수 있으며, 양방향 측정이 가능합니다.
모니터링, 누수 분석, 상수도 본관의 통계적 정산 등에 활용됩니다.
02

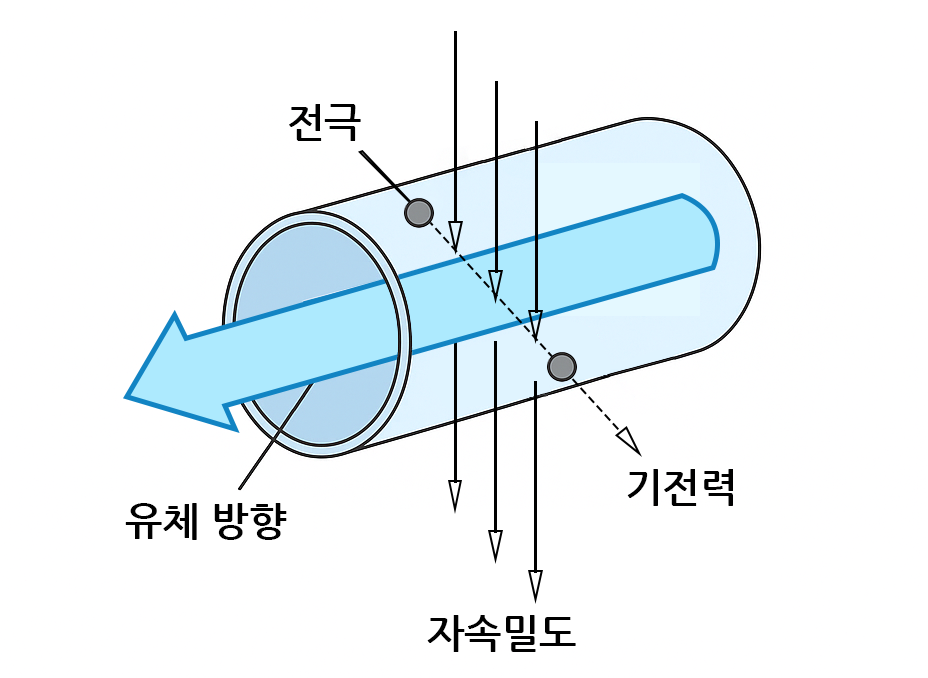

측정원리
[전자식 수도계] KM-200W
Electromagnetic Water Meter
유체가 흐르면 평균 유속에 비례한 기전력이 자계와 직각 방향으로 발생합니다.
따라서 관의 내경이 일정한 경우, 한쌍의 전극으로부터 검출하는 출력 전압은 유량에 비례합니다.
03
특징
- 비전도성 액체를 제외한 거의 모든 액체에 적용
- ANSI, DIN, JIS 등 플랜지 규격 선택 가능
- 내식성과 내마모성이 우수한 적합한 전극과 라이너 가능
- 측정관 내부에 막혀있는 부품(구동부)이 없어 압력 손실이 없음
04
적용
- 도시 상수도
- 농장, 관계 농업
- 폐수처리
- 석유 산업
- 제약 산업
- 급수 및 배수
05
공통사양
- 모델 : KM-200W
- 사이즈 : 40 ~ 300mm
- 프로세스 연결 : 플랜지
- 정확도 : ±0.5%R, ±0.2%R(선택 사항)
- 초기 유속 : 5mm/s
- 전도도 : 20μS/cm
- 센서 소재 : Flange & Housing - Carbon Steel (옵션 SS304 / SS316)
- 전극 소재 : SS316L, HC, Ti, Tan
- 변환기 소재 : SS304
- 라이너 소재 : Hard Rubber, PTFE
- 압력 : 0.6 - 1.6Mpa
- 유체 온도 : T50
- 주변온도 : -10 ~ 60℃
- 전원사양 : DC3.6V 리튬 배터리
- 디스플레이 : 누적 유량, 순간 유량
- 출력 아날로그 : 4-20mA, 펄스
- 통신 : RS-485 Modbus, GPRS/NB-IOT
- 케이블 길이 : 10m STD
