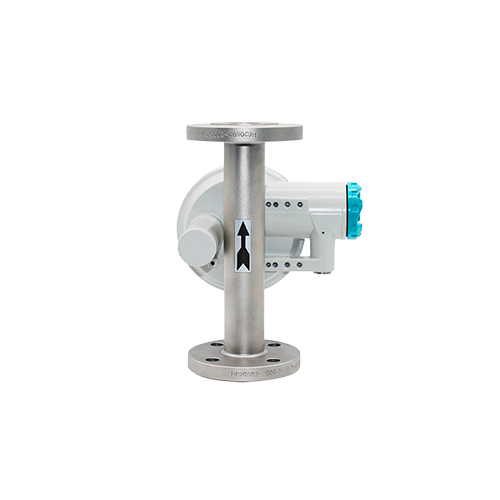

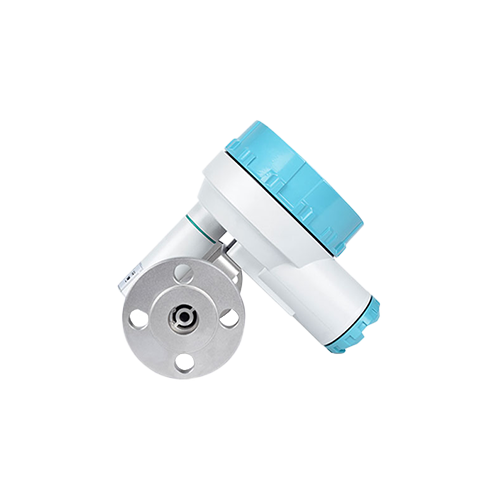

[면적식 유량계] KVA-500 Series

Variable Area Flowmeter (Rotameter)
금속관 로터미터는 관 내부에 있는 플로트 위치가 위아래로 이동하며 변화한 면적을 기반으로 유량을 측정하는 면적식 유량계입니다.
측정관 안에 플로트가 있어 유량이 증가하면 유체의 압력 및 속도에 의해 플로트가 위로 밀려 올라갑니다.
플로트가 상승할수록 측정관의 면적(단면적)이 넓어지며, 이동한 위치에 해당하는 면적은 유량에 비례합니다.

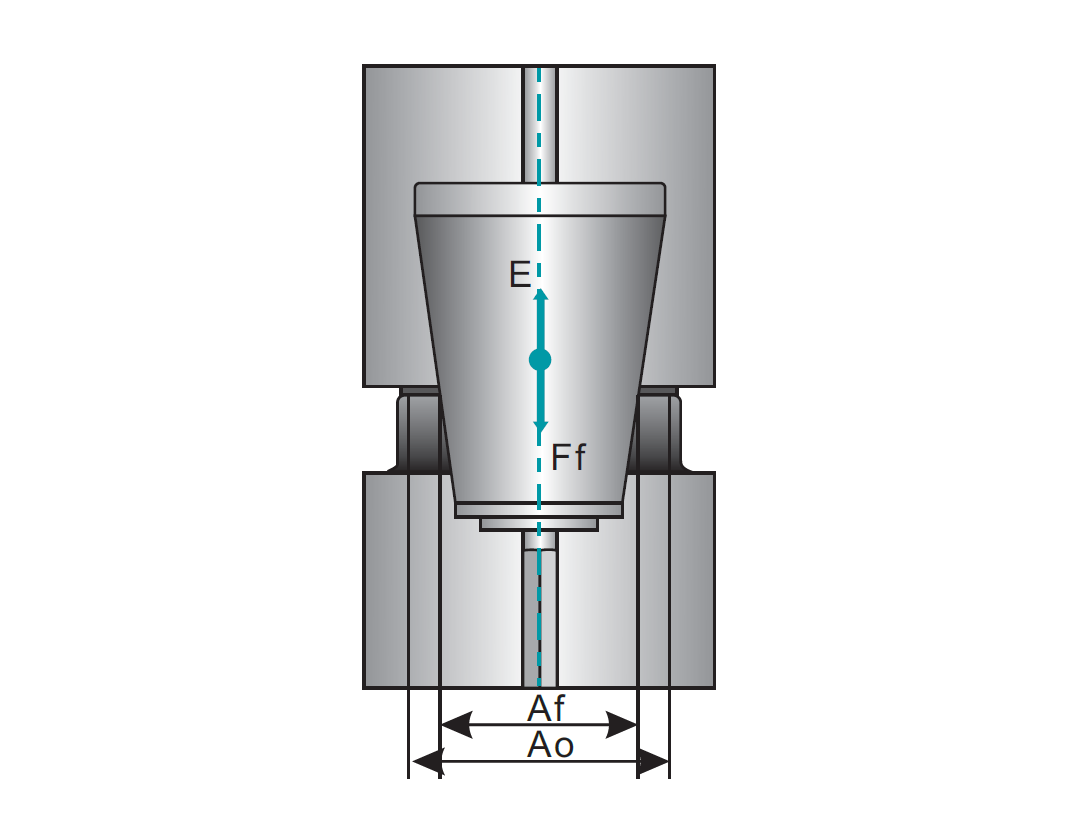

E = 유체 흐름의 힘
Ff = 플로트의 무게
Al = 유체의 흐름으로 인한 가변 면적

*Al= Ao(교정된 면적) - Af(플로트 면적)

• 전체 금속 구조로 제작되어 내구성이 뛰어남
• 전도도, 유전율 등 매체 상태에 영향을 받지 않음
• 밀도가 다른 두 매체의 계면 또는 레벨 측정 가능
• ANSI, DIN, KS 등 다양한 Connection 제공
• 4~20mA 출력 및 HART, 경보 출력 옵션

• 하수, 오수 상하수도 수처리시설
• 석유화학 및 기타 공업
• 화학물질 모니터링
• 식품 공정
• 제지산업
• 제약산업
• 야금산업
• 관개시설

• 모델 : KVA-500 Series

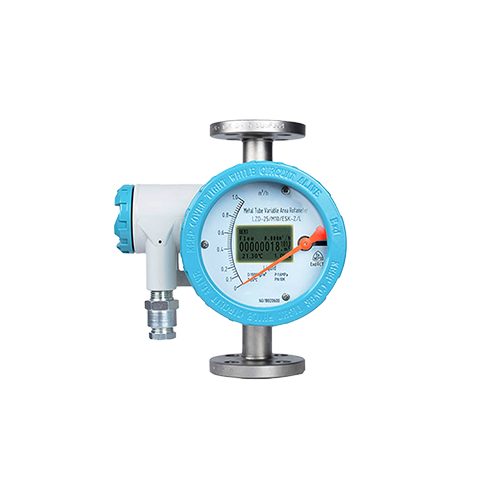

• 지시부 타입 : 포인터형 (Local-Pointer Type) / 디지털 디스플레이형 (Digital LCD Type)
• 사이즈 : 15 ~ 150mm
• 프로세스 연결 : Flange (DIN, ANSI, JIS), Tri-clamp, Thread (BSP, NPT)
• 정확도 : 2.5 (Special type 1.5% or 1.0%)
• 유량 측정 범위 : Water (20℃) : 16 ~ 150000 l/h
                           Gas (0.1013 Mpa,  20℃) : 0.5 ~ 4000 m3/h
• 점도 : DN15: ≤30 mPa.s
            DN25: ≤250 mPa.s
            DN50 ~ DN150 : ≤300 mPa.s
• 센서 소재 : SS304 SS316L, FEP, Hastelloy C, Titanium
• 압력 : DN15 ~ DN50 1.6 MPa
            DN80 ~ DN150 1.0 MPa (Special type 1.6 MPa)
            Pressure rating of jacket 1.6MPa
• 유체 온도 : Standard: -80℃ ~ +220℃ (Digital display with 4~20 mA)
                   High temperature: 300℃ (Mechanical with Indicator)
                   FEP liner type 90℃
• 주변온도 : -20℃ ～ +100℃ (remote type without LCD display ≤85℃ / remote type with LCD display ≤70℃)
• 전원사양 :  Standard: 24 VDC±20%
                   Customized: 220 VAC (85~265 VAC)
                   Battery powered: 3.7@4.4~5.2 AH Lithium Battery, 12～36 months
• 출력 : Standard : Two-wire 4~20 mA (HART optional), Three-wire 0~10 mA, Pulse
• 통신 : RS-485(Modbus RTU), HART
• 케이블 길이 : 10m STD
