K-METER · 열식 질량 유량계 KTM-8000 Series KTM-8000 Series는 가스 질량 유량을 직접 측정하는 열식 질량 유량계(Thermal Mass Flowmeter)로, 압축공기 및 각종 산업용 가스 유량 측정에 최적화된 산업용 유량계입니다. 열전달(Heat Transfer) 원리를 기반으로 온도 및 압력 변화의 영향 없이 질량 유량을 직접 측정할 수 있어, 에너지 관리 및 공정 제어에 높은 신뢰성을 제공합니다. 삽입형(Insertion Type)과 인라인(Inline Type) 구조로 다양한 배관 조건에 유연하게 적용 가능하며, 대구경 배관에서도 경제적인 설치가 가능합니다. 또한 디지털 디스플레이 및 다양한 출력 신호(4-20mA, Pulse, RS485 등)를 지원하여 자동화 시스템과의 연동이 용이하며, 실시간 유량 모니터링 및 데이터 관리가 가능합니다.
| 열식 질량 유량계 KTM-8000 Series | |
|---|---|
| 타입 (Type) |

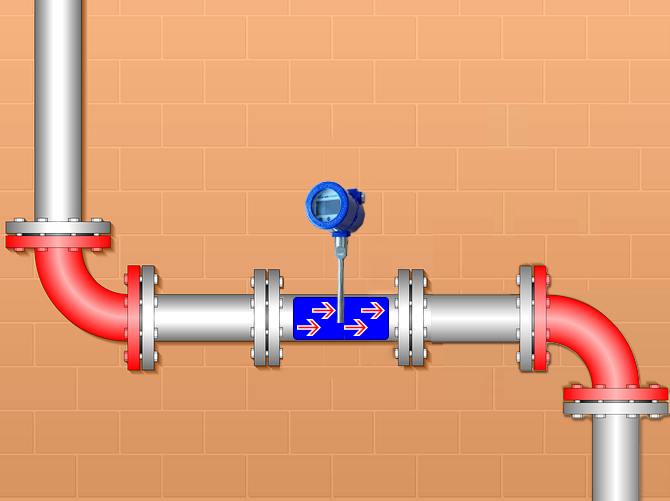

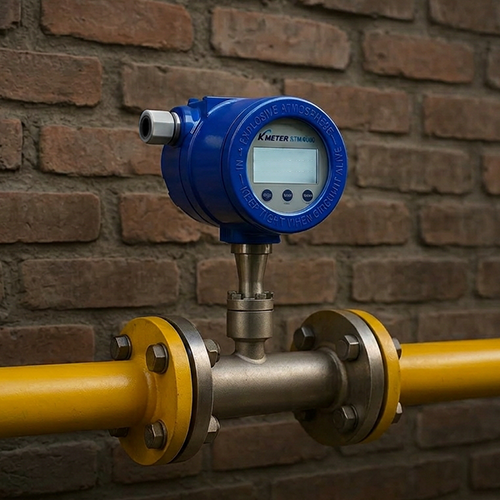

1. 설치 타입 : 인라인형 (Inline Type) / 삽입형 (Insertion Type) 2. 지시부 타입 : 일체형 / 분리형 |
| 유속 (Flow Velocity) |
0.1 Nm/s ~ 100 Nm/s |
| 측정 가능 배관 사이즈 (Measuring Pipe Size) |
10 mm ~ 4000 mm |
| 화면 표시 (Display) |
순간 유량, 누적 유량, 유속, 날짜 등 / LCD Display (영문) |
| 정확성 (Accuracy) |
±1% of R.D. (판독값의 1% + 전체 스케일의 0.5%) |
| 재현성 (Repeatability) |
±0.2% of F.S. |
| 측정비 (Turn Down Ratio) |
최소 100 : 1 R.D. |
| 최대 압력 (Pressure Rating) |
10 bar (≤ 1.6Mpa, 옵션 : 최대 35 bar) |
| 측정 온도 (Measuring Temperature) |
Sensor : -40℃ ~ 200℃ Transmitter : -20℃ ~ 45℃ |
| 재질 (Material) |
Wetted Parts : Probe - SS304, Sensor - SS316 (Hastelloy 옵션) Transmitter Housing : Aluminum |
| 전원 사양 (Power Supply) |
DC 24V @ 250 mAAC 230V, 50/60 Hz |
| 출력 (Output) |
Analog : 4-20 mA(유량) / Pulse(누적량) |
| 통신 (Communication) |
RS485 Modbus RTU 및 HART(옵션) |
| 보호 등급 (Protection Class) |
1. 지시부 일체형 : IP65 2. 지시부 분리형 : 지시부 IP65 / 센서부 IP67 |
