ALIA · 차압계 APT9500 Series 차압식 유량계 스마트 트랜스미터 Smart Transmitter for Differential Pressure Flowmeter APT9500 시리즈는 오리피스(Orifice), 벤츄리(Venturi), 아누바(Annubar), V-Cone 등 다양한 차압식 유량 검출부(Primary Element)와 결합해 사용하는 차압 유량계 전용 트랜스미터입니다. 마이크로컴퓨터 기술로 차압 신호를 유량값으로 환산해 유량(Flow Rate), 적산유량(Totalizer), 차압(DP)까지 LCD 화면에 동시에 표시합니다. 4-20mA, 펄스(Pulse) 출력에 HART 통신까지 지원하는 강력한 출력 기능을 갖추고 있으며, 높은 안정성과 정확도를 바탕으로 정유, 화학, 발전, 스팀, 상하수도 등 차압식 유량 측정이 필요한 다양한 산업 현장에 적용됩니다.

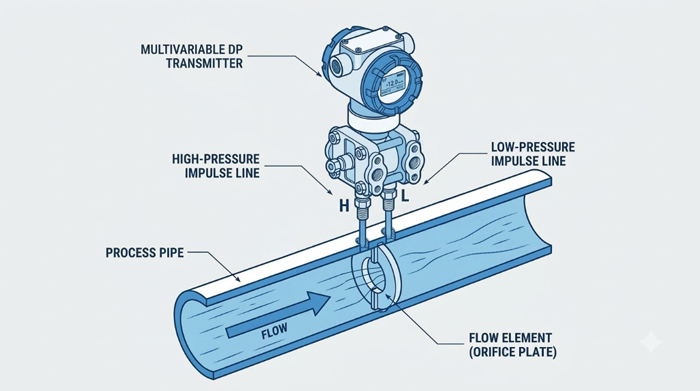

오리피스, 벤츄리, 아누바, V-Cone 등 배관에 설치된 차압식 유량 검출부(Primary Element)를 유체가 통과하면 그 앞뒤로 차압(Differential Pressure)이 발생합니다.
APT9500 트랜스미터는 이 차압 신호를 입력받아 마이크로컴퓨터 연산을 통해 유량값으로 환산하며, 환산된 유량(Flow Rate)과 적산유량(Totalizer), 그리고 원신호인 차압(DP)까지 LCD 화면에 동시에 표시합니다.
처리된 신호는 4-20mA 아날로그 전류 출력과 스케일드 펄스(Scaled Pulse) 출력으로 내보내며, 옵션으로 HART 통신 모듈을 탑재하면 원격에서 유량 범위, 차압 범위 등 설정값을 읽고 쓸 수 있습니다.
| ALIA APT9500 Series 차압 트랜스미터 | |
|---|---|
| 측정유체 | 액체(Liquid), 가스(Gas), 증기(Vapor) |
| 측정방식 | 차압식 유량 측정 (Differential Pressure Flow Measurement) |
| 압력범위 | 0-2500 kPa |
| 유량범위 | 0-999999 |
| 정확도 | ±0.075% of span |
| 안정성 | ±0.15% of URL (2년) |
| 턴다운비 | 20:1 |
| 최대 사용압력 | 40 MPa |
| 전류출력 | 4-20mA (2-Wire) + HART(Compatible) |
| 펄스출력 | Scaled Pulse |
| 전원 | 9-36 VDC |
| 초기 구동시간 | 최소 댐핑 시 2초 |
| 댐핑 | 0-32 초 |
| 표시부 | 9자리 적산유량(Totalizer) + 6자리 유량(Flow Rate) |
| 표시단위 | 32종 유량 공학단위 + 5자리 사용자지정(SPEC) 단위 |
| 키패드 | 3버튼 내부키(현장 직접 설정) |
| 영점교정 | 버튼 조작 자동 영점 보정 |
| 공정 온도 | -25 ~ 95 ℃ |
| 주변 온도 | -25 ~ 80 ℃ |
| 습도 | 0-100 %RH |
| 프로세스 연결 | 1/4"-18 NPT, 1/2"-14 NPT(어댑터) |
| 케이블 인입구 | M20 Conduit Threads / 1/2" NPT(Female) |
| 다이어프램 재질 | SS316L / Hastelloy B·C / Monel / Tantalum |
| 플랜지·어댑터 재질 | SS304 / SS316 |
| 웨티드 오링 재질 | Buna N / Viton / PTFE |
| 변환기 하우징 | 저동 주물 알루미늄 + 폴리우레탄 도장(라이트 블루) |
| 보호등급 | IP67 |
| 방폭인증 | 본질안전방폭 Eex ia IIC T5(표준), 내압방폭 Ex db IIC T6 |
| 온도영향 | ±0.18% of span / 20℃ |
| 진동영향 | ±0.05% of URL per g (~200Hz) |
| EMI/RFI | SAMA PMC 33.1 (20-1000MHz, 30V/m) |
| 마운팅 | 직결형(Direct Mounting) 또는 2" 파이프 브라켓 |
| 치수 (W×H×D) | 102 × 188 × 130 mm |
| 중량 | 약 3.5 kg |
