[스마트 온도 트랜스미터] ALIA ATT1000 Series 온도 측정 원리
Smart Temperature Transmitter

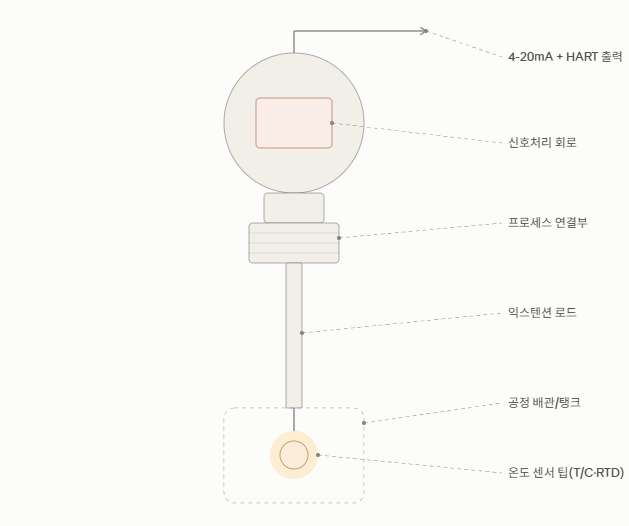

ALIA ATT1000은 열전대(T/C) 또는 RTD(측온저항체) 온도 센서와 2선식으로 연결되어 동작합니다.

열전대 센서는 서로 다른 두 금속의 접합부에서 온도차에 비례한 미세한 기전력(mV)이 발생하는 제벡 효과(Seebeck Effect)를 이용하며, RTD 센서는 PT100·CU50 등 온도에 따라 저항값이 선형적으로 변화하는 특성을 이용해 온도를 감지합니다.

센서에서 발생한 mV 신호 또는 저항값은 트랜스미터 내부 회로로 전달되며, 열전대 사용 시에는 기준 접점의 온도 변화를 보정하는 CJC(Cold Junction Compensation, ±0.5°C) 기능이 함께 작동합니다. 내부 마이크로프로세서는 IEC 584, IEC 751 등 국제 표준 곡선에 따라 신호를 선형화해 정확한 온도값으로 환산합니다.

변환된 온도값은 4-20mA 전류 신호로 출력되며, 동시에 HART 디지털 통신 프로토콜이 중첩되어 원격에서 파라미터 확인 및 설정이 가능합니다. 90ms의 빠른 응답속도와 자동 제로 교정 기능을 통해 현장 조건 변화에도 안정적인 온도 측정값을 제공합니다.
